NSK滾珠軸承代號（軸承型號）簡介
2022-11-30 12:00:48
NSK滾珠軸承的命名遵循軸承標準命名系統，訂購NSK滾珠軸承時，您需要提供由字母和數字組合成的軸承編號。滾珠軸承有多種，包括深溝球軸承、角接觸球軸承、雙列角接觸球軸承、四點接觸球軸承，各種類型NSK滾珠軸承的代號命名如下。

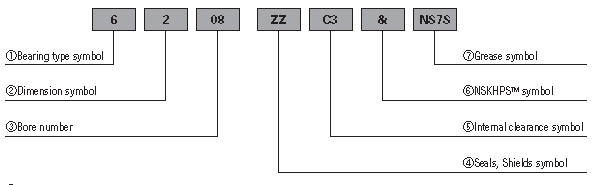

一、NSK深溝球軸承。深溝球軸承的基本代號如圖所示，其中：①為軸承類型代號，6代表深溝球軸承；②為尺寸系列代號，2代表02系列，3代表03系列，9代表19系列，0代表10系列；③為孔徑代號，小于04時，00代表10mm，01代表12mm，02代表15mm，03代表17mm，大于04，軸承孔徑=編號x5（mm）；④為密封件代號，ZZ代表兩側防塵蓋，DDU代表兩側接觸式橡膠密封，VV：兩側非接觸式橡膠密封；⑤為內部游隙代號，無代號為CN游隙，其余從C2到C5，還有CM代表電動機標準CN游隙；⑥為NSKHPS軸承代號；⑦為潤滑脂代號。
二、NSK角接觸球軸承。角接觸球軸承的基本代號如圖所示，其中：①為軸承類型代號，7代表角接觸球軸承；②為尺寸系列代號，2代表02系列，3代表03系列，9代表19系列，0代表10系列；③為孔徑代號，小于04時，00代表10mm，01代表12mm，02代表15mm，03代表17mm，大于04，軸承孔徑=編號x5（mm）；④為接觸角代號，C代表15°，A5代表25°，A代表30°，B代表40°；⑤為內部設計代號，EA代表高負載能力；⑥為保持架代號，MR代表機加工黃銅保持架（滾珠導向），無符號默認機加工黃銅保持架（外圈導向），TYN代表聚酰胺樹脂保持架，T85代表聚酰胺46樹脂保持架，T7代表L-PPS樹脂保持架；⑦為配對代號，SU代表單列通用配對，DU代表雙列通用配對，DB代表背對背配對，DF代表面對面配對，DT代表串聯配對；⑧為預緊及游隙代號，EL代表超輕預緊，L代表輕預緊，M代表中等預緊，H代表重預緊，游隙可參考深溝球軸承，還有一些特殊游隙，如CNB代表CN清除游隙（通用配對專用）。
三、NSK雙列角接觸球軸承。雙列角接觸球軸承的基本代號如圖所示，其中：①為軸承類型代號，5代表雙列角接觸球軸承；②為尺寸系列代號，2代表02系列；③為孔徑代號，小于04時，00代表10mm，01代表12mm，02代表15mm，03代表17mm，大于04，軸承孔徑=編號x5（mm）。

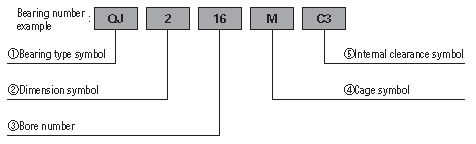

四、NSK四點接觸球軸承。四點接觸球軸承的基本代號如圖所示，其中：①為軸承類型代號，QJ代表四點接觸球軸承；②為尺寸系列代號，2代表02系列，3代表03系列，10代表10系列；③為孔徑代號，小于04時，00代表10mm，01代表12mm，02代表15mm，03代表17mm，大于04，軸承孔徑=編號x5（mm）；④為保持架代號，M代表機加工黃銅保持架；⑤為內部游隙代號，可參考深溝球軸承。
