MESYS軸和滾動軸承分析軟件簡介
2023-02-03 11:01:06
MESYS軸和滾動軸承分析軟件允許根據ISO/TS 16281計算軸承和軸承壽命內的載荷分布，并將其集成到軸系統計算中，并具有其他可能性，如模態分析、根據DIN 743的軸強度計算以及齒輪計算程序接口，軸系統計算允許計算圓柱齒輪、錐齒輪或蝸輪聯接的軸，該軟件主要由軸承制造商、主軸制造商和齒輪箱制造商使用。
彈性環膨脹
如果角接觸球軸承的軸承套圈安裝有間隙，并且施加了預緊力，則軸承環可以膨脹，直到與殼體接觸，這會(huì )影響軸承的剛度?，F在，基于厚環理論的簡化方法考慮了這種效應，軸承間隙考慮了環在壓力下的彈性膨脹，目前，計算使用Dpw+Dw作為外圈的內徑，不考慮肩部，并允許額外的剛度系數作為輸入，如果沒有剛度系數，環在計算中會(huì )太軟，膨脹會(huì )有點太大。

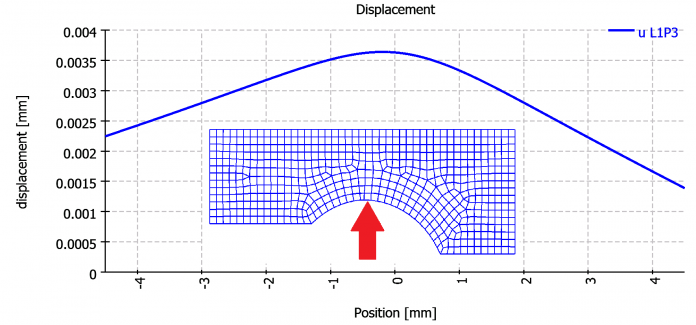

圖中顯示了一個示例的比較，軸承計算使用3.86 mm的膨脹，而軸對稱有限元分析將導致3.68 mm的最大值，因此，可以將剛度系數選擇為1.049，以糾正該誤差，考慮到所有參數都有公差，在大多數情況下可以忽略1mm以下的誤差。
軸承概覽圖

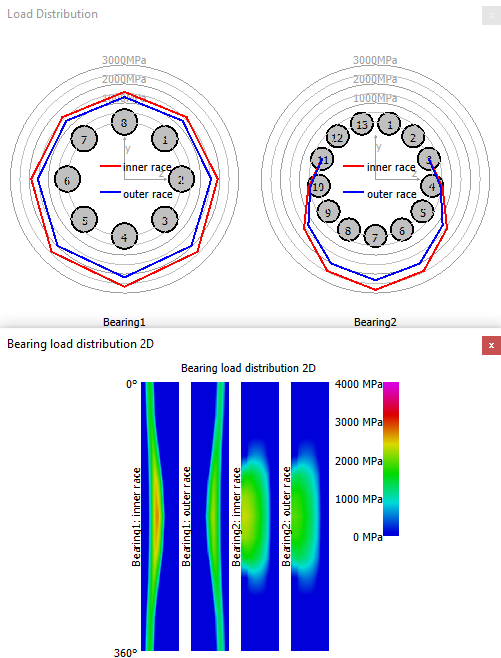

圖像通常有助于了解軸系統的行為，軸計算現在還提供了一個視圖中所有軸承信息的概覽圖，而不僅僅是每個軸承的圖形，圖中顯示了一個滾珠和一個滾子軸承的軸的示例。
軸支撐和力的尺寸

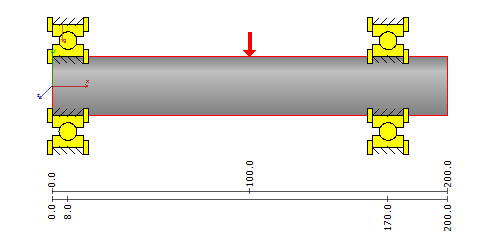

圖中顯示了二維圖形中的尺寸。
軸幾何圖形的CAD導入

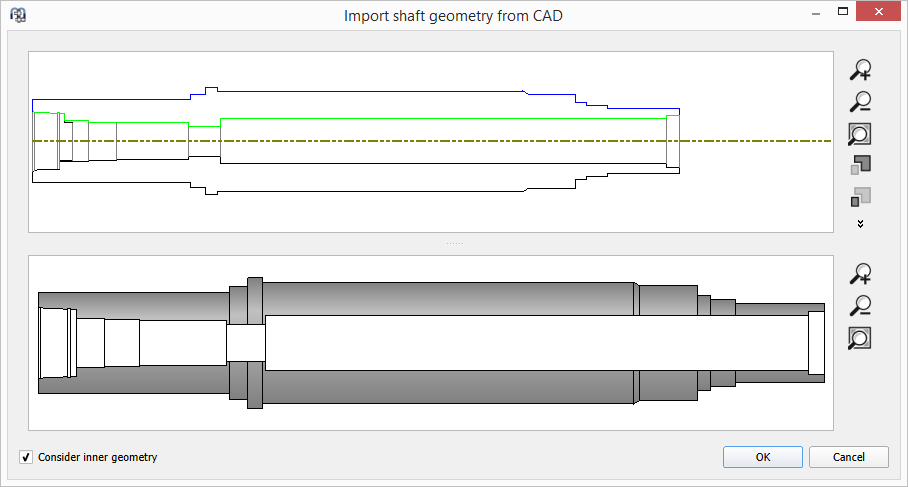

通常，作為圓柱體和圓錐體元素的軸幾何圖形的輸入可以很快完成，但也有人要求從CAD文件中導入軸幾何圖形，如圖所示。
將外殼作為STEP文件導入

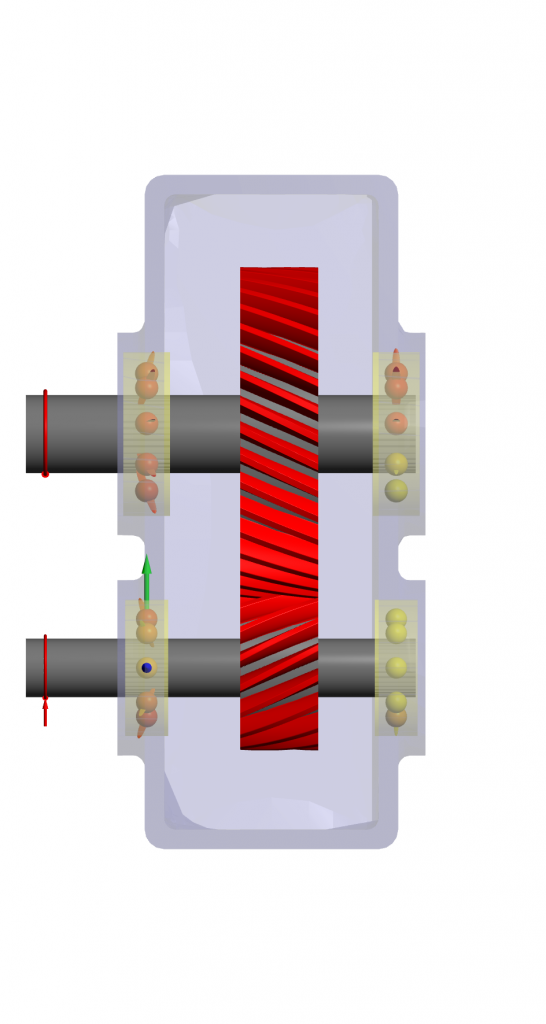

殼體可以作為步驟文件導入，CAD模型將自動進行網格化并簡化為剛度矩陣，如圖所示。
作為軸對稱軸的三維彈性零件

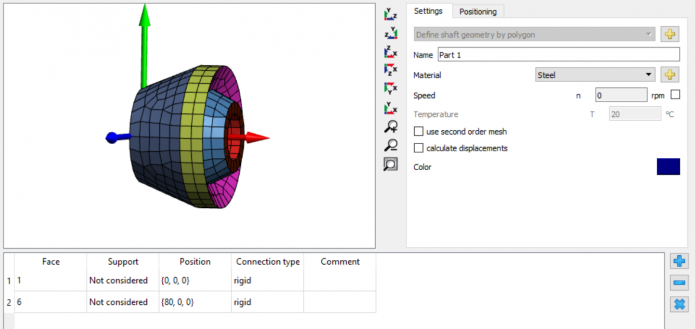

可以使用多邊形定義軸對稱零件，零件將被網格化，剛度可以與軸模型一起考慮，三維零件的選定面或邊可以連接到軸支撐，如圖所示。
