IMSA深孔鉆削機中的NSK驅動組件簡介
2023-03-23 10:20:30
NSK與意大利機械制造商IMSA有著超過25年的悠久合作歷史，NSK為IMSA的深孔鉆削機提供滾珠螺桿、線性導軌和高精度滾珠軸承。高精度深孔鉆機用于汽車行業的工具和模具生產等，汽車行業需要這些模具來生產用于內部和外部的大型塑料部件，部件需要精確的溫度控制，意大利機床制造商IMSA是深孔加工中心的世界領導者，目前已建造并調試了500多臺此類機床。
隨著科技的進步與時間的推移，IMSA在機器設計中引入了多種創(chuàng )新，包括1996年開發的用于鉆孔引導的邊框移動自動對焦系統，以及第二年用于鉆孔和銑削的獨立軸概念，2000年，IMSA首次推出了一種具有極高剛度和雙傾斜鉆孔能力的龍門式鉆機，2001年，隨著自動換鉆彈匣的推出，開發工作繼續進行。
自2016年以來，IMSA一直在其EVO系列中使用高性能液冷主軸，它們既用于提高深孔鉆削的生產率，又用于確保鉆削前后的高精度銑削。
對于IMSA開發人員來說，供應商在實施創(chuàng )新方面發揮著重要作用，IMSA技術主管馬工表示，“我們始終使用高質量的組件，以保證我們的客戶長期獲得最佳性能和可靠性的機床。高質量的滾動軸承、滾珠絲杠和線性導軌使我們能夠制造出最強大的機器，這就是我們與NSK長期合作的主要原因”。

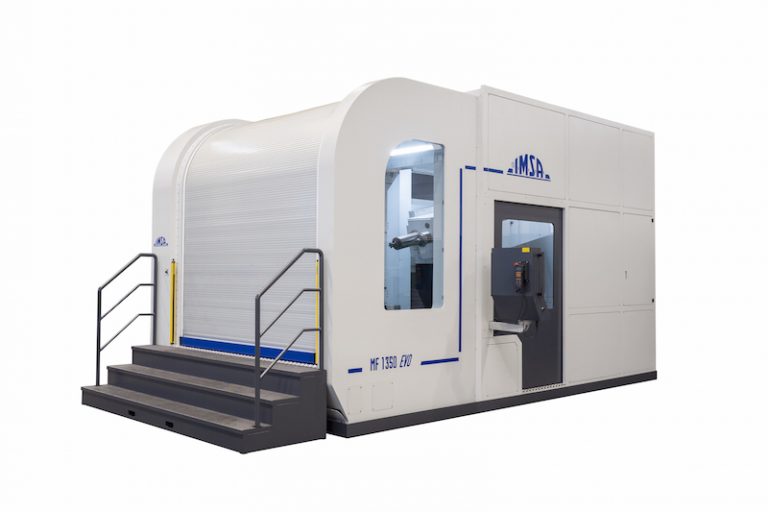

IMSA的最新創(chuàng )新之一是開發了一種旋轉和旋轉工作臺，該工作臺可以通過一個夾緊位置在五個軸上加工模具，從而進一步縮短生產時間，MF1000-3T EVO是第一款配備該解決方案的機型，是一款適用于重量高達2.5噸的中小型深孔鉆機。
馬工表示，“針對這一應用，我們開發了一種帶有HSK63A電主軸的單頭機床，扭矩為200 Nm，深孔鉆頭可以自動更換，刀庫可容納80個鉆頭，對于這臺機器，我們提供一個帶有兩到六個工位的自動托盤更換機，客戶能夠以最小的停機時間和較長的無人操作周期完成高復雜性的完整加工”。

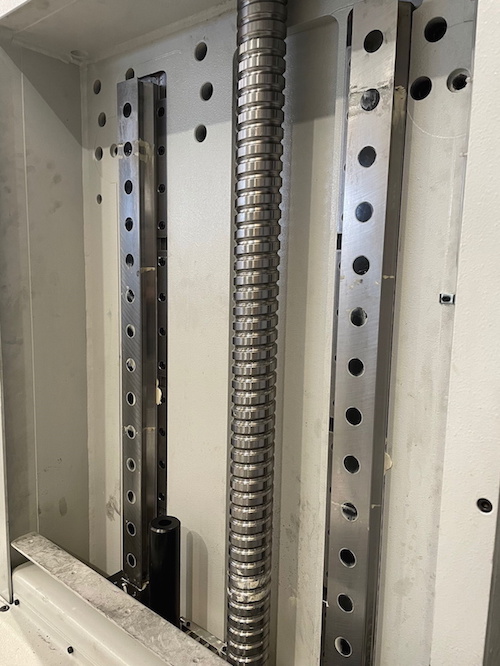

在這里，IMSA也使用了最新一代NSK驅動器組件，在緊湊的安裝空間中實現了非常高的性能，馬工表示，“使用了NSK的兩個滾珠絲杠軸承，直徑為63毫米，末端轉向將線性運動轉換為旋轉運動，確保了更高的剛性，并在轉速和負載方面提升了性能，確保了機器的工作軸以高達30m/min的進給速度移動”。

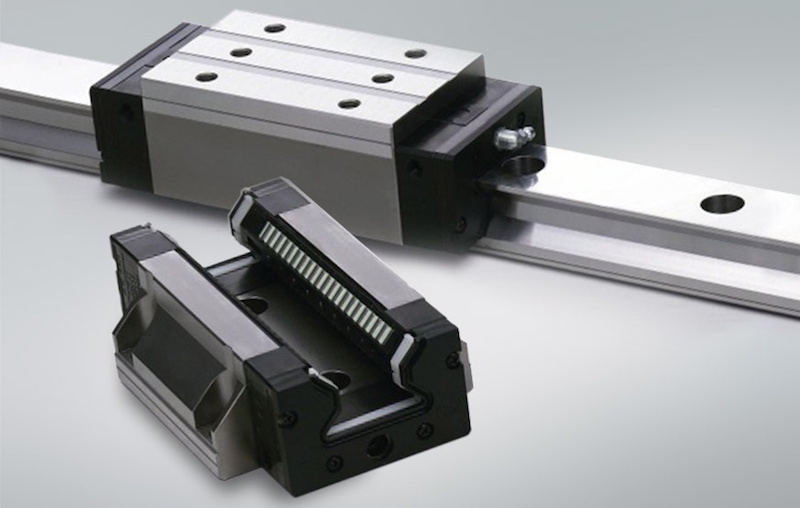

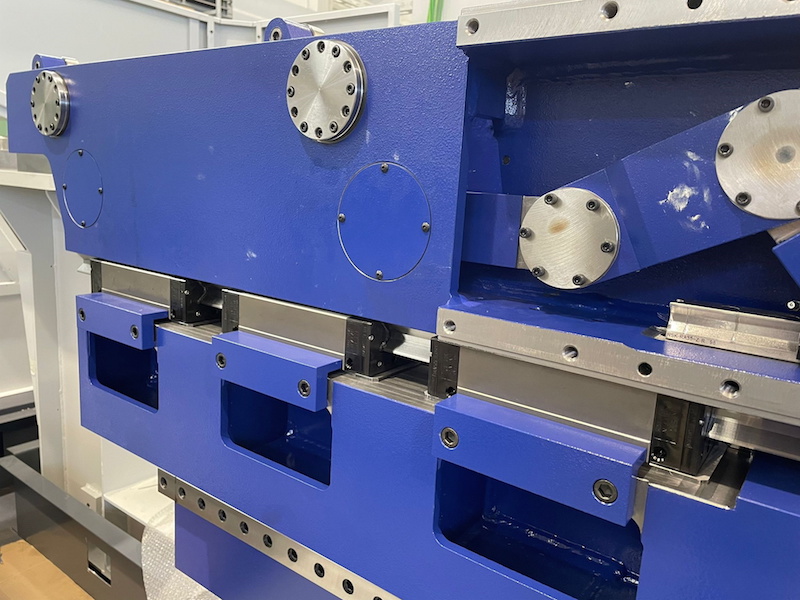

IMSA使用更多的另一個NSK產品是RA系列滾子導軌，它們提供了最大的剛度、承載能力和精度，壓制保持架可以很安靜地運行，并防止保持架與滾子接觸，這些滾子導軌與NSK滾珠螺桿一起構成了驅動解決方案的核心，可確保深孔鉆孔過程中的剛性符合要求。
IMSA和NSK之間的合作有著悠久的傳統，并通過IMSA設計師和NSK現場支持團隊專家之間的不斷交流來維持，馬工表示，“NSK的滾珠螺桿幾乎可以永久使用，我們經常訂購量身定制的產品，如特殊長度的滾珠螺桿或并聯使用的滾珠螺桿，這些產品都會(huì )按時交付”。
