更換NSK大型滾動軸承所需精度和技能簡介
2023-01-13 11:44:01
更換煉鋼設備中使用的超大型滾動軸承，對所部署的工具、團隊和戰略提出了重大挑戰。然而，這項任務并非不可逾越，正如NSK最近在納維亞一家大型鋼鐵廠的轉爐大修中所展示的那樣，NSK及其授權經銷商Nomo支持芬蘭齒輪箱制造商更換六個內徑為1800mm的圓錐滾子軸承。

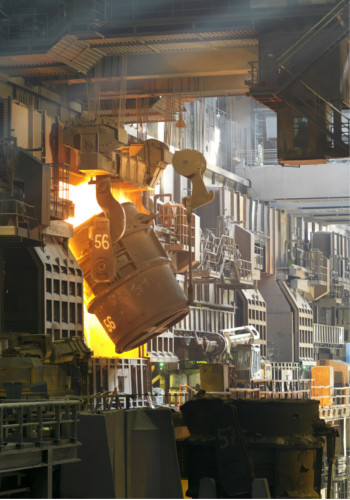

圖一、鋼鐵工業轉爐具有承受高應力的大型軸承
北歐和美國的SSAB是歐洲領先的鋼鐵制造商，該公司主要以其高強度鋼而聞名，這種鋼在要求苛刻的應用中很受歡迎，例如與碰撞相關的車身部分和重型建筑機械，SSAB歐洲分部生產高質量的帶材、板材和管材產品。
從高爐到精加工的整個過程鏈由SSAB Europe在斯堪的納維亞的四個生產基地覆蓋，作為計劃維護項目的一部分，該公司位于芬蘭奧盧附近的Raahe工廠最近對三個變矩器齒輪箱進行了大修，并配備了新軸承，齒輪箱制造商大衛·布朗·桑塔薩洛（David Brown Santasalo）被正式委托執行這項工作，第一階段包括從變頻器上拆下齒輪箱，并在其位于南部約300公里的Jyväskylä工廠進行拆卸。

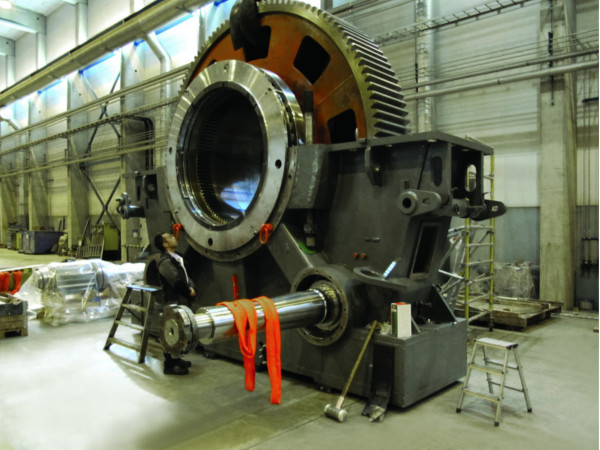

圖二、在變矩器齒輪箱中可以看到大型NSK滾動軸承，該齒輪箱的殼體頂部已拆下
NSK的行業專家檢查了軸承并檢查了運行數據，俄羅斯制造的變矩器變速箱很重，而且相對陳舊，而另一個挑戰是將俄羅斯的變速箱公差標準考慮在內。
在對應用及其要求進行了全面和詳細的評估后，NSK開始開發具有更高靜載荷額定值和用戶特定尺寸的軸承，以取代現有的圓錐滾子軸承，總共制造了六個內徑1800mm的軸承，每個軸承重2250kg，裝運前，NSK專家設計了一種策略，在專門設計的工具的幫助下，將內圈和外圈同時安裝在齒輪箱鏈輪上。
圖三、正在準備安裝的新NSK軸承
軸承隨后被運至Jyväskylä，NSK使用專用工具監督其安裝，這使得可以精確地調整軸承間隙。NSK設計了一個公式，可以定義安裝后軸向軸承間隙所需的墊片寬度，這必須考慮到固定側軸承裝配寬度、自由側軸承組裝寬度、固定側軸承內圈寬度、殼體直徑以及內圈肩部到軸的距離等尺寸，根據NSK檢查表，David Brown Santasalo使用坐標測量機測量每個尺寸。
在檢查測量值和計算后，NSK推薦1800至2100µm的軸向軸承間隙，軸承安裝和使用墊片調整軸向間隙均在垂直位置進行。然而，由于外殼剛度低（分體式外殼），整體重量重，在水平位置再次調整了間隙，僅齒輪箱殼體的頂部重量為11.7噸，而裝有兩個軸承環的鏈輪重量為11.9噸，安裝后，NSK技術人員檢查結果（在要求的公差范圍內），NSK還要求SSAB參觀David Brown Santasalo的現場，以了解安裝過程。
圖四、在David Brown Santasalo組裝NSK軸承裝置之一
由于應用中涉及的扭矩非常高，新軸承只能在鋼鐵廠安裝后進行測試，經過翻新的帶有新型圓錐滾子軸承的變矩器齒輪箱在高達150kN的徑向載荷下運行良好。
在整個項目中，Nomo Group的Porin Laakeri Oy Olu提供了重要的支持服務，幫助確?？蛻?hù)和最終用戶取得成功，由于SSAB、David Brown Santasalo、Porin Laakeri和NSK之間的出色合作，SSAB Raahe工廠現在配備了更具成本效益的最先進轉換器。
該項目還展示了NSK在鋼鐵行業的競爭力，鋼鐵行業是該公司的核心目標行業之一，NSK滾動軸承可用于增強煉鋼過程的所有階段，從原料制備到冶煉操作，直至最終軋制產品，應用包括轉爐、冷軋機和熱軋機、輥道和集群式軋機，煉鋼用軸承采用NSK專門開發的材料，可承受高工作負荷和惡劣環境條件。
