軸承位置間長跨距的機械設備，如管束干燥機、塑料或造紙行業壓光機。不僅有巨大的軸撓曲而且也呈現出幾毫米與過程相關的高熱膨脹。UKK針對這類應用開發了ACB系列軸承。
ACB系列軸承為雙列滿裝圓柱滾子軸承，該類軸承用作為定位軸承和浮動軸承帶圓柱孔或圓錐孔設計。所有軸承兩側均帶有非接觸式密封，從而提供可靠的保護來防止污染和潤滑流失。
所有ACB系列軸承均為自保持設計，如果謹慎處理并避免撞擊，內圈和外圈可以分別使用和安裝。
UKK ACB系列自調心型圓柱滾子軸承是最大到2°補償角度誤差的理想選擇。同時，兩側密封的軸承單元與調心滾子軸承的設計不同，可確保軸在軸承中幾乎沒有線性膨脹。

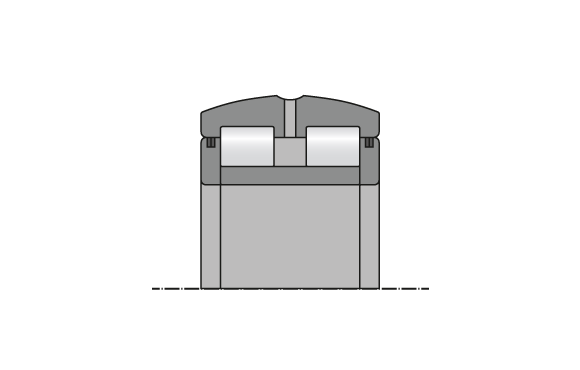

定位軸承 ACB 05（E 加強型設計）：
帶圓柱孔的密封自調心圓柱滾子軸承
浮動軸承ACB 06（E 加強型設計）：
帶圓柱孔的密封自調心圓柱滾子軸承

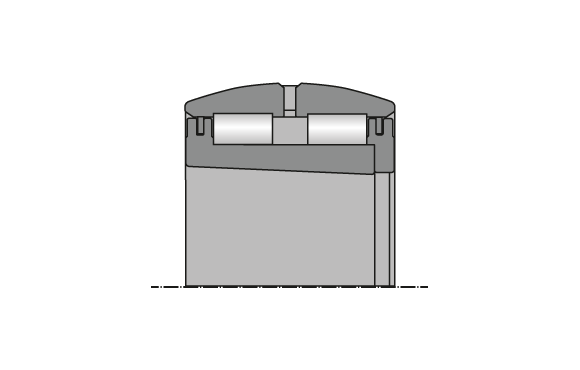

定位軸承ACB 07：
帶1:12圓錐孔的密封自調心圓柱滾子軸承

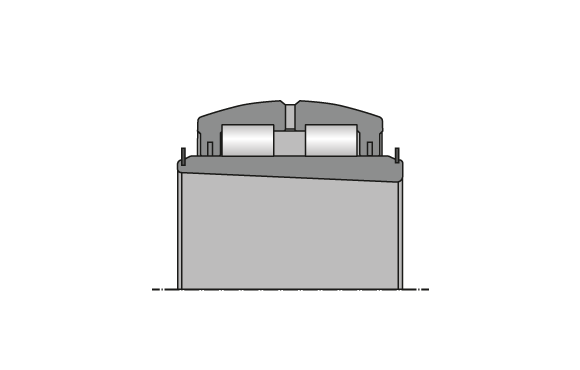

浮動軸承ACB 08：
帶1:12圓錐孔的密封自調心圓柱滾子軸承
定位軸承單元05系列產品帶兩個自定心平擋圈，錐孔軸承07系列產品帶一個剛性擋邊和一個自定心平擋圈。軸向力的承受和傳統的圓柱滾子軸承一樣的。在靜態尺寸下，限制因素是軸承座所能允許的推力載荷。在這種情況下，請聯系UKK應用技術部。
浮動軸承單元06和08系列產品帶有兩個外部的定位環，防止內圈意外滑落。定位軸承單元05和07系列產品沒有這種定位方式。
軸承游隙和公差
在標準設計中，所有軸承的內部游隙為CN組，精度等級為PN級。非標設計的產品可以通過下面的后綴列表來定義。
后綴列表允許的工作溫度
軸承的允許工作溫度受保持架材質、軸承組件（滾道和滾動體）的尺寸穩定性以及潤滑的限制。根據標準，UKK軸承尺寸穩定溫度可達200°C（S1）。UKK也可以按需提供更高工作溫度的滾動軸承。
立式軸承座
所有ACB05到08系列軸承都帶有一個調心外圈，確保與 UKK SLG01 系列立式軸承座具備一致的角度對中。作為替代方案，也可以開發適合的定制軸承座配置到你的設計中。
與UKK ACB系列自調心型軸承相匹配的是SLG01系列的剖分式立式軸承座，確保了軸承的易拆裝性。軸承座的上半部和下半部用銷和螺栓固定在一起。UKK SLG01系列的標準軸承座由鑄鐵EN GJL-200（GG20）制成。如有特殊要求，可咨詢替代材料。
您可以在我們的《自調心圓柱滾子軸承手冊》中找到所有適合的立式軸承座。
安裝、拆卸和潤滑
與所有滾子軸承一樣，ACB系列軸承在安裝和拆卸時務必確保作用力不能施加于滾動體和擋邊。浮動軸承定位環在軸承運行中實現軸向定位功能。無論如何，確保浮動軸承以這種方式來 定位是非常重要的，避免在出現最大軸向位移時擋邊和定位環 兩者之間發生相互接觸。
當從UKK產品列表中選擇配套的緊定套安裝帶圓錐孔的07和08系列軸承時，需要注意的是，由于游隙的減小，必須要選擇游隙等級更高一級的。軸承放置于軸承座內，軸承座的潤滑孔與軸承外圈潤滑油孔的位置要一致，否則會導致在潤滑過程中出現過大的壓力。
在傳統的應用中，軸承要完全填充潤滑脂以確保最佳的密封性。 當轉速超過25rpm，根據軸承的尺寸潤滑脂的總量要逐步減少。關于所需的潤滑量請聯系我們，供貨的UKK
ACB系列軸承易儲存且未加潤滑脂。
