多列圓錐滾子軸承

承受極高徑向力
承受雙向高軸向力
支柱保持架實現最高額定載荷

多列圓錐滾子軸承特點是帶有一個圓錐形的內圈滾道，圓錐滾子作為滾動體以及由此產生的力傳遞所需的接觸角。除了非常高的徑向力外，還可以承受雙向的軸向力，特別適用于聯合載荷。多列圓錐滾子軸承可以分離，便于安裝或拆卸。它們允許很小的角度偏差補償。多列圓錐滾子軸承主要用于中低軋制速度的熱軋機中的支撐輥。

尺寸和公差

UKK提供標準公差（PN）的多列圓錐滾子軸承，符合DIN 620-2標準（滾動軸承公差）和ISO 492標準（徑向軸承-尺寸和公差）。若與上述公差標準不相符，需在訂購時說明所有其他公差等級或特殊公差。

滾動軸承公差

標準

多列圓錐滾子軸承的基本尺寸未根據DIN標準或ISO標準進行標準化處理。

軸承設計

多列圓錐滾子軸承是可分離不能自保持的軸承。除極高徑向力外，由于軸承鏡像對稱布置，還可以承載高軸向力，對于組配的軸承組根據接觸壓力曲線不同可分為O型布置、X型布置和串聯布置。X型布置（TQO型）的軸承不適于承受傾覆力矩，O型布置（TQI型）的軸承組剛性很強，僅適用于承受很小的傾覆力矩。

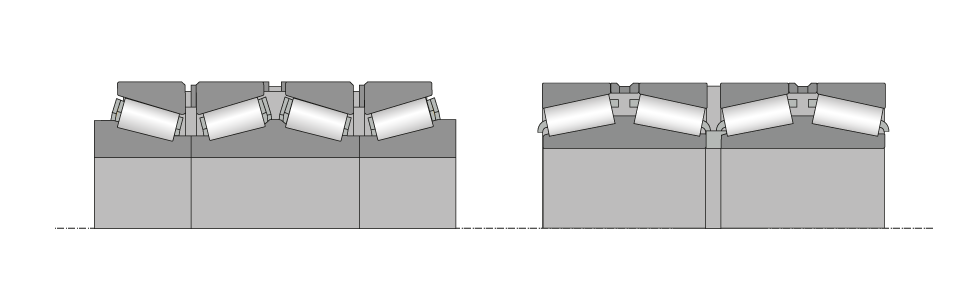

TQO型和TQI型多列圓錐滾子軸承

軸承游隙

根據客戶和應用情況選擇軸承游隙并在工廠調整。

保持架

UKK多列圓錐滾子軸承帶滾動體引導的沖壓鋼保持架或支柱保持架。可按需提供其他保持架設計，或按具體應用選型，并在軸承上作相應標記。

保持架的一般信息

特定后綴

后綴列表

角度誤差補償

多列圓錐滾子軸承不適用于補償不對中。不對中會導致滾動體和滾道之間的邊緣壓力增加，并在軸承中產生額外的應力，以致縮短軸承使用壽命。

轉速

極限轉速n_G是實際的機械極限值，它是基于滾動軸承的機械疲勞強度，該疲勞強度取決于軸承的安裝條件和潤滑情況。在未事先咨詢UKK的情況下，即使在最佳運行條件下也不得超過極限轉速。

DIN ISO 15312標準（滾動軸承-熱參考轉速）未給出這類軸承的熱參考轉速n_th。

允許的工作溫度

軸承的允許工作溫度受保持架材質、軸承組件（滾道和滾動體）的尺寸穩定性以及潤滑的限制。根據標準，UKK軸承尺寸穩定溫度可達200°C（S1）。UKK也可以按需提供更高工作溫度的滾動軸承。

保持架材料的一般信息

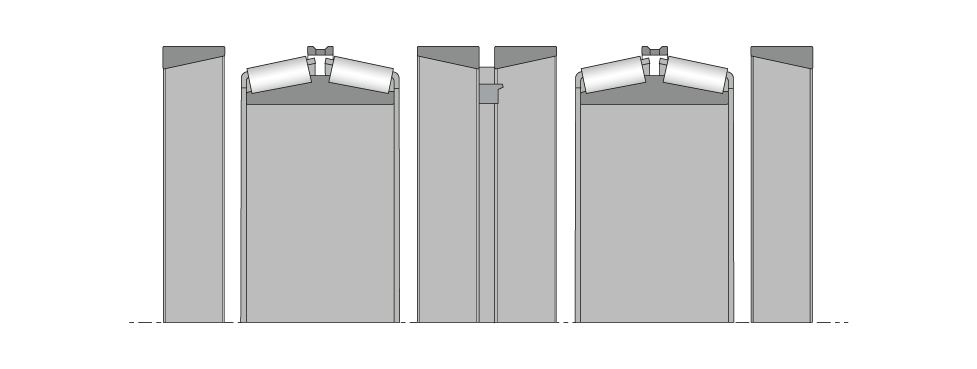

尺寸標注

對于承受動載荷的軸承

承受動載荷軸承的使用壽命公式根據ISO 281 L₁₀=(C/P)^p，當量動載荷(P)要求方向和大小是假定不變的，為了計算當量動載荷，需要計算系數、軸向和徑向載荷比。

軸承當量動載荷P

圓錐滾子軸承的軸承當量動載荷取決于載荷比Fa/Fr，可以使用下面的公式確定軸承當量動載荷：

P	當量動載荷	[kN]
F_r	徑向動載荷	[kN]
F_a	軸向動載荷	[kN]
e	計算系數，參閱軸承表格	[-]
Y	計算系數，參閱軸承表格	[-]

對于承受靜載荷的軸承

對于轉速非常慢的軸承（n x d_m≤4000 mm/min），額定動載荷的計算失去其時效性。靜載安全系數S₀的計算如下：

S₀	靜載安全系數	[-]
C₀	基本額定靜載荷（出自軸承表格）	[kN]
P₀	當量靜載荷	[kN]
n	軸承轉速	[min^-1]
d_m	軸承平均直徑[d_m = (D+d)/2]	[mm]
