多列滿裝圓柱滾子軸承容納最大數量的滾動體，能承受更高的軸向載荷，該軸承具有極高的剛性，特別適用于緊湊的結構設計。多列滿裝圓柱滾子軸承的速度遠遠低于帶保持架的圓柱滾子軸承。多列滿裝圓柱滾子軸承可分離適用于低速場合，該類軸承不允許有角度偏差。
軸承設計
多列滿裝圓柱滾子軸承是可分離不能自保持的軸承，UKK提供的軸承類型為NNU..V。

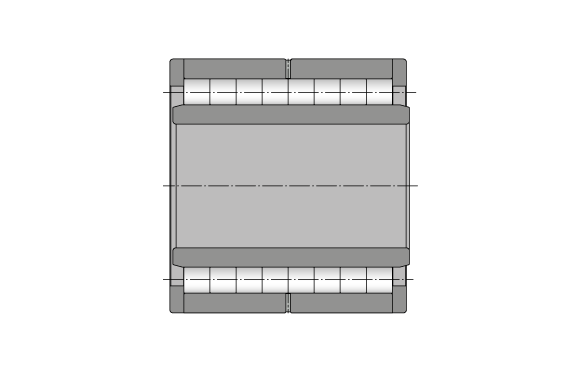

NNU..V型多列滿裝圓柱滾子軸承由六列滾動體、帶兩個活動擋圈的外圈、不帶擋邊的內圈組成。不帶擋邊可以允許軸相對于軸承座發生軸向位移，軸承可用作為浮動端軸承。
多列滿裝圓柱滾子軸承適用于承受最高徑向力，并具有極高的徑向剛度。
注意：滿裝圓柱滾子軸承非強制性設計為自保持軸承，在拆卸時會導致滾動體脫落。
圓柱滾子的滾子輪廓和應力分布的比較：左側 不帶對數曲線 右側帶對數曲線
UKK圓柱滾子軸承對滾動體和滾道之間接觸處進行了優化設計，圓柱滾子的對數曲線輪廓可避免高載荷下的邊緣應力。
軸承游隙
UKK提供標準CN組游隙的多列滿裝圓柱滾子軸承，產品符合DIN 620-4標準（徑向軸承游隙）和ISO 5753-1標準（滾動軸承-軸承游隙），也可以提供包含限定游隙或特殊游隙在內的所有軸承游隙等級。具有相同游隙標準符合DIN 5412標準的標準軸承類型的軸承組件可互換，對于游隙小于CN級或限定的游隙，軸承組件不能互換，必須是獨立的。
|
||||||||
角度誤差補償
多列滿裝圓柱滾子軸承不適用于補償不對中。不對中會導致滾動體和滾道之間的邊緣應力，并在軸承中產生額外的應力，以致縮短軸承使用壽命。
轉速
運動極限轉速nG是根據經驗確定的，無需事先咨詢UKK，即使在最佳運行條件下也不得超過極限轉速。
DIN ISO 15312標準（滾動軸承-熱參考轉速）未給出該類軸承的熱參考轉速nth。
允許的工作溫度
軸承的允許工作溫度受保持架材質、軸承組件（滾道和滾動體）的尺寸穩定性以及潤滑的限制。根據標準，UKK軸承尺寸穩定溫度可達200°C（S1）。UKK也可以按需提供更高工作溫度的滾動軸承。
尺寸標注
對于承受動載荷的軸承
承受動載荷軸承的使用壽命公式根據ISO 281 L10=(C/P)p ，當量動載荷(P)要求方向和大小是假定不變的，為了計算當量動載荷，需要計算系數、軸向和徑向載荷比。
軸承當量動載荷P
承受純徑向載荷的圓柱滾子純用作浮動軸承，適用下列公式：
| P | 當量動載荷 | [kN] |
| Fr | 徑向動載荷 | [kN] |
對于承受靜載荷的軸承
對于轉速非常慢的軸承（n x dm≤4000 mm/min），額定動載荷的計算失去其時效性。靜載安全系數S0的計算如下：
| S0 | 靜載安全系數（出自軸承表格） | [-] |
| C0 | 基本額定靜載荷 | [kN] |
| P0 | 當量靜載荷 | [kN] |
| n | 軸承轉速 | [min-1] |
| dm | 軸承平均直徑[dm = (D+d)/2] | [mm] |
靜載荷能力
