鼓形滾子軸承

補償角度偏差
承受高的徑向力和軸向力
用于沖擊載荷

單列鼓形滾子軸承是角度可調式軸承，由于外圈和內圈滾道球面輪廓和滾動體的鼓型設計，能夠補償角度偏差。該類軸承承受很高的徑向力和雙向軸向力，但不適合高速應用。單列鼓形滾子軸承不可分離，適用于有高沖擊載荷的場合。

尺寸和公差

UKK提供公差（PN）的鼓形滾子軸承，符合DIN 620-2標準（滾動軸承公差）和ISO 492標準（徑向軸承-尺寸和公差）。若與上述公差標準不相符，需在訂購時說明所有其他公差等級或特殊公差。

滾動軸承公差

標準

按照DIN 635-1標準（滾動軸承-調心滾子軸承-鼓形滾子軸承）、DIN 616標準（滾動軸承-尺寸方案）或ISO 15標準（徑向軸承-通用尺寸）對鼓形滾子軸承的基本尺寸進行標準化處理。

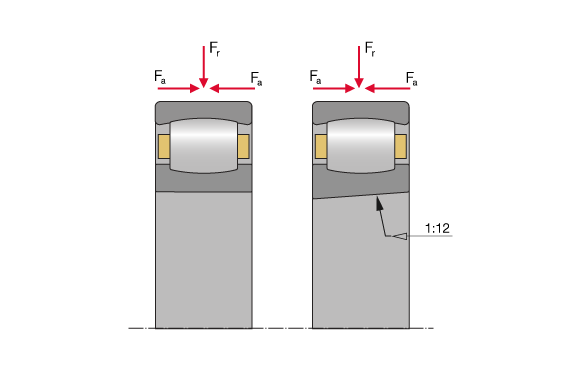

軸承設計

鼓形滾子軸承是自保持式徑向軸承，不可分離。該類軸承承受最高徑向力和雙向作用的高軸向力。鼓形滾子軸承帶圓柱孔或圓錐孔。

軸承游隙

UKK提供標準游隙（CN）的鼓形滾子軸承，符合DIN 620-4標準（徑向軸承游隙）和ISO 5753-1標準（滾動軸承-軸承游隙），但也可以交付包含限定游隙或特殊游隙在內的所有軸承游隙等級。

選擇軸承類型

內徑 [mm]

圓柱孔圓錐孔

{{ column }}
min	max
{{ result[column] ? result[column].min : '-' }}	{{ result[column] ? result[column].max : '-' }}
[μm]

保持架

UKK鼓形滾子軸承帶內擋邊引導的兩片式黃銅保持架（后綴：MB）?？砂葱杼峁┢渌３旨茉O(shè)計，或按具體應用選型，并在軸承上作相應標記。

保持架的一般信息

特定后綴

后綴列表

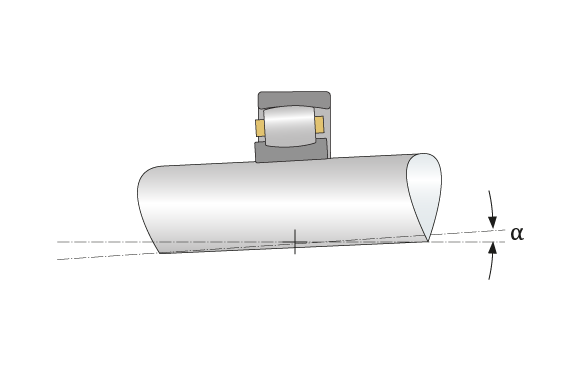

鼓形滾子軸承角度誤差補償

角度誤差補償

單列鼓形滾子軸承適用于因內圈和外圈之間由于軸撓曲、角度偏差和軸承座變形導致的不對中補償。靜態的和旋轉的內圈所允許的角度偏差為4°，調心角可根據要求或客制化設計。

轉速

UKK區分極限轉速n_G和熱參考轉速n_th。極限轉速是實際的機械極限值，它是基于滾動軸承的機械疲勞強度，該疲勞強度取決于軸承的安裝條件和潤滑情況。在未事先咨詢UKK的情況下，即使在最佳運行條件下也不得超過極限轉速。

DIN ISO 15312標準（滾動軸承-熱參考轉速）未給出這類軸承的熱參考轉速n_th。

允許的工作溫度

軸承的允許工作溫度受保持架材質、軸承組件（滾道和滾動體）的尺寸穩定性以及潤滑的限制。根據標準，UKK軸承尺寸穩定溫度可達200°C（S1）。UKK也可以按需提供更高工作溫度的滾動軸承。

保持架材料的一般信息

尺寸標注

對于承受動載荷的軸承

承受動載荷軸承的使用壽命公式根據ISO 281 L₁₀=(C/P)^p，當量動載荷(P)要求方向和大小是假定不變的，為了計算當量動載荷，需要計算系數、軸向和徑向載荷比。

軸承當量動載荷P

鼓形滾子軸承的當量動載荷取決于載荷比Fa/Fr，可以使用下面的公式確定軸承當量動載荷：

P	當量動載荷	[kN]
F_r	徑向動載荷	[kN]
F_a	軸向動載荷	[kN]

對于承受靜載荷的軸承

對于轉速非常慢的軸承（n x d_m≤4000 mm/min），額定動載荷的計算失去其時效性。靜載安全系數S₀的計算如下：

S₀	靜載安全系數	[-]
C₀	基本額定靜載荷（出自軸承表格）	[kN]
P₀	當量靜載荷	[kN]
n	軸承轉速	[min^-1]
d_m	軸承平均直徑[d_m = (D+d)/2]	[mm]

靜載荷能力

F_{0, r}	最大徑向靜載荷	[kN]
F_{0, a}	最大軸向靜載荷	[kN]

最小徑向載荷

滾動軸承如要可靠運行，需要一個最小載荷。若未達到最小載荷，則可能會發生打滑?？山萍僭O(shè)鼓形滾子軸承的最小徑向載荷為軸承基本額定靜載荷C₀的2%。如果未達到該值，請聯系UKK應用技術部。
