四點接觸球軸承

公制

承受兩個方向的軸向力
可承受極小徑向載荷
帶分離式內圈或外圈設計

四點接觸球軸承是單列角接觸球軸承的一種特殊形式，分離式內圈或外圈帶有兩個接觸角和四個接觸點，可承受雙向的徑向力和軸向力。四點接觸球軸承常被用作軸向軸承，與一個徑向軸承組合使用。軸承可分離，但不能自鎖，且不適用于補償角度偏差。

尺寸和公差

UKK以標準公差（PN）交付四點接觸球軸承，符合DIN 620-2標準（滾動軸承公差）和ISO 492標準（徑向軸承-尺寸和公差）。若與上述公差標準不相符，需在訂購時說明所有其他公差等級或特殊公差。

滾動軸承公差

標準

按照DIN 628-4標準（滾動軸承-徑向角接觸球軸承-四點接觸球軸承）對QJ型四點接觸球軸承的基本尺寸已標準化，Q型四點接觸球軸承則基于TGL2982標準。按照ISO 20515標準（徑向軸承-定位槽）對定位槽的尺寸和公差已標準化。

QJ型和Q型結構

軸承設計

四點接觸球軸承是可分離、但不能自鎖的軸承，有兩種不同的結構。QJ型軸承是較常見的結構，其特點是分離式內圈，接觸角為35°（QJ12型為45°）。Q型軸承帶分離式外圈，接觸角為23°（Q12型為45°）。

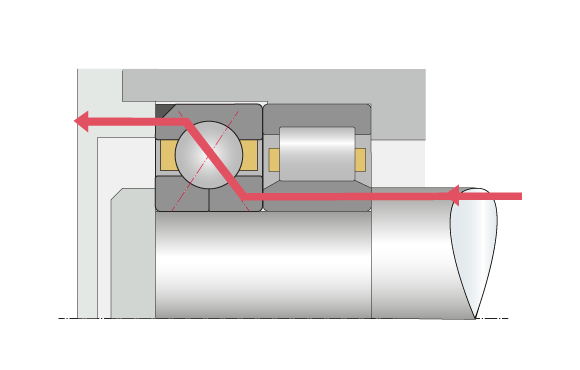

四點接觸球軸承與圓柱滾子軸承組合承受軸向載荷

軸承套圈的軸向分離使其便于安裝，四點接觸球軸承可以承受雙向的高軸向力，考慮到分離式套圈的彈性變形，徑向載荷通常不被采納。四點接觸球軸承作為軸向軸承，軸承套圈和軸承座孔之間要有足夠大的徑向間隙，徑向軸承與之直接安裝組合。

軸承游隙

UKK提供標準游隙（CN）的四點接觸球軸承，符合ISO 5753-2標準（四點接觸球軸承的軸向內部游隙），但也可以交付包含限定游隙或特殊游隙在內的所有軸承游隙等級。注意：四點接觸球軸承為軸向游隙。

選擇軸承類型

內徑 [mm]

圓柱孔圓錐孔

{{ column }}
min	max
{{ result[column] ? result[column].min : '-' }}	{{ result[column] ? result[column].max : '-' }}
[μm]

保持架

UKK QJ型四點接觸球軸承帶外圈引導的窗式實體黃銅保持架（后綴：MPA），Q型四點接觸球軸承帶內圈引導的窗式實體黃銅保持架（后綴：MPB）?？砂葱杼峁┢渌３旨茉O(shè)計，或按具體應用選型，并在軸承上作相應標記。

保持架的一般信息

后綴

后綴列表

角度誤差補償

四點接觸球軸承不適用于補償不對中。不對中會導致鋼球的運行不理想，并在軸承中產生額外的應力，以致縮短軸承使用壽命。

轉速

UKK區分極限轉速n_G和熱參考轉速n_th。極限轉速是實際的機械極限值，它是基于滾動軸承的機械疲勞強度，該疲勞強度取決于軸承的安裝條件和潤滑情況。在未事先咨詢UKK的情況下，即使在最佳運行條件下也不得超過極限轉速。

熱參考速度代表軸承中摩擦產生的熱量與散發的熱量之間的平衡。它在DIN ISO 15312標準（滾動軸承-熱參考轉速）中已經標準化。

允許的工作溫度

軸承的允許工作溫度受保持架材質、軸承組件（滾道和滾動體）的尺寸穩定性以及潤滑的限制。根據標準，UKK軸承尺寸穩定溫度可達200°C（S1）。UKK也可以按需提供更高工作溫度的滾動軸承。

保持架材料的一般信息

尺寸標注

對于承受動載荷的軸承

承受動載荷軸承的使用壽命公式根據ISO 281 L₁₀=(C/P)^p，當量動載荷(P)要求方向和大小是假定不變的，為了計算當量動載荷，需要計算系數、軸向和徑向載荷比。

軸承當量動載荷P

四點接觸球軸承當量動載荷取決于載荷比Fa/Fr（軸向力/徑向力），可以使用下面的公式確定軸承當量動載荷：

P	當量動載荷	[kN]
F_r	徑向動載荷	[kN]
F_a	軸向動載荷	[kN]
X	計算系數，參閱表格	[-]
Y	計算系數，參閱表格	[-]

系列	F_a/F_r	X	Y
Q	≤ 0,67	1	0,66
Q	> 0,67	0,68	1,5
QJ	≤ 0,95	1	0,66
QJ	> 0,95	0,6	1.07
Q12…/QJ12… (45°)	≤ 1,34	1	0,47
Q12…/QJ12… (45°)	> 1,34	0,54	0,81

等式的前提條件：

Q型設計，F(xiàn)_a> 0,8 ? F_r
QJ型設計，F(xiàn)_a≥ 1,2 ? F_r

對于承受靜載荷的軸承

對于轉速非常慢的軸承（n x d_m≤4000 mm/min），額定動載荷的計算失去其時效性。靜載安全系數S₀的計算如下：

S₀	靜載安全系數	[-]
C₀	基本額定靜載荷（出自軸承表格）	[kN]
P₀	當量靜載荷	[kN]
n	軸承轉速	[min^-1]
d_m	軸承平均直徑 [d_m = (D+d)/2]	[mm]

靜載荷能力

對于Q型設計：

對于QJ型設計：

F_0r	最大徑向靜載荷	[kN]
F_0a	最大軸向靜載荷	[kN]

最小軸向載荷

滾動軸承如要可靠運行，需要一個最小載荷。若未達到最小載荷，則可能會發生打滑?？山萍僭O(shè)四點接觸球軸承的最小軸向載荷為軸承基本額定靜載荷C₀的1%。如果未達到該值，請聯系UKK應用技術部。
